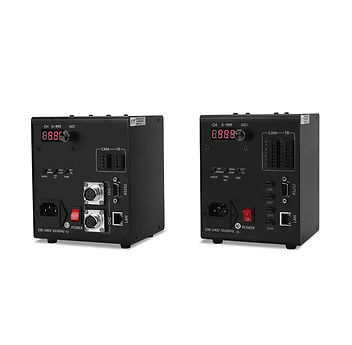

4STU Luzes de visão mecânica do controlador estroboscópico Brighten
Características
Aplicações
1.12us resposta rápida do gatilho.
2.Função de disparo automático de freqüência fixa interna, 0-100% de tempo de iluminação ajustável.
3.Brilhar 2-5 vezes instantaneamente, largura de pulso 0-999us ajustável.
4. função de ajuste do tempo de retardo, 0-999us ajustável.
5. função de ajuste do tempo de filtragem, 0-999us ajustável.
6. suporte para comunicação serial RS-232 e Ethernet.
7.A luz emite um sinal de pulso de 12V para acionar a câmera de forma síncrona.
Sistema de Trabalho
Parâmetros

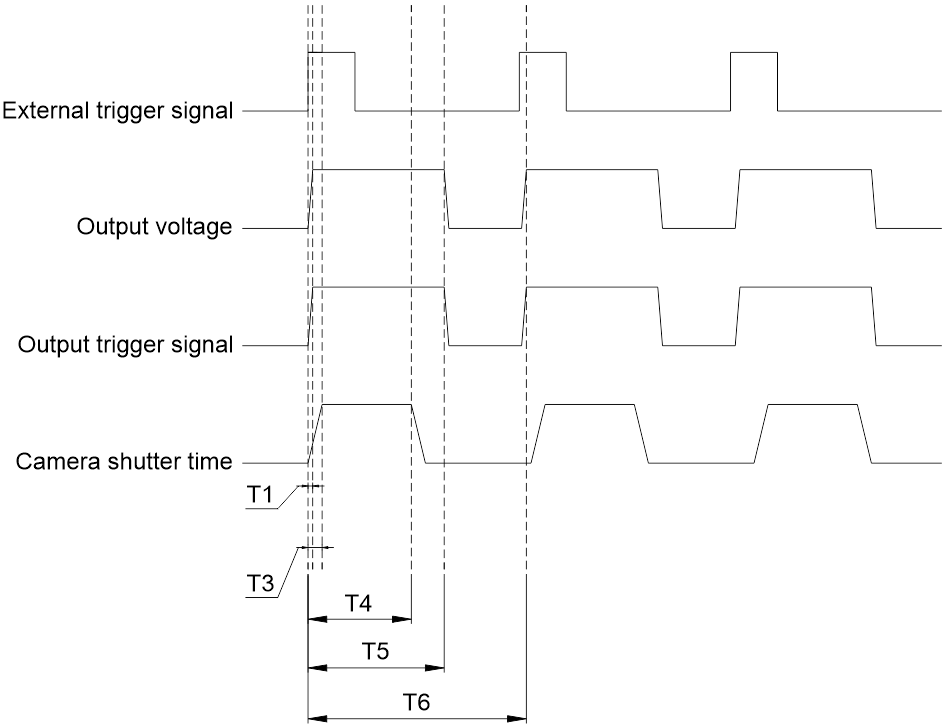

Gráfico de sequência
Especificação: O controlador recebe o sinal de disparo externo e o tempo de atraso T1≤12us, depois acende. O tempo de iluminação é o tempo de configuração no painel do controlador, T5 no gráfico de sequência, T5≤999us. Para enviar um sinal para acionar a câmera ou dispositivo externo quando a luz estiver acesa. A câmera pode atrasar T3≤30 us para fotografar, as fotos são mais brilhantes neste momento. O tempo de iluminação é T5, o único período de trabalho foi realizado após o disparo da câmera e o desligamento da luz. A luz será ligada até o próximo sinal de disparo efetivo recebido. O intervalo de dois sinais de disparo é superior a 1,42 ms.
Diagrama de fiação do gatilho externo
