Caixa Controladora 3DPC Luz Sinalizadora de Alta Potência
Características
Aplicações
1.Alto custo-benefício.
2. modo constante e opcional no modo estroboscópico.
3.0-255ms de tempo de iluminação estroboscópica pode ser ajustado.
4.10us tempo de atraso curto, luminância de 256 níveis ajustável.

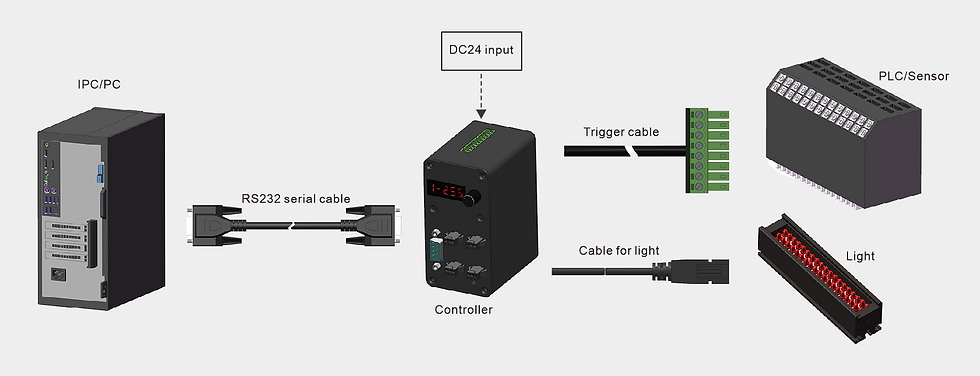

Sistema de Trabalho
Parâmetros
Gráfico de sequência
Modo constante (modo H1): Ao conectar o sinal de disparo externo, acione o nível alto de entrada “+” 5-24V, conexão de aterramento “-”, apague.
Modo de desligamento constante (modo H0): Ao conectar o sinal de disparo externo, acione o nível alto de entrada “+” 5-24V, conexão de aterramento “-”, luz acesa. Modo de desligamento constante (modo H0) gráfico de sequência de acionamento:
Especificação: T1 é o tempo de atraso do gatilho quando ligado, T2 é o tempo de iluminação após o gatilho, T3 é o tempo de atraso do gatilho quando desligado, T1≤10us, T3≤10us.
Diagrama de fiação do gatilho externo
