Controlador de corrente constante de alta potência 3DPA LED Japão
Características
Aplicações
1. O controlador mais adequado para luz de varredura de linha.
2. Escurecimento atual constante, sem cintilação, adapta automaticamente a melhor curva de ajuste.
Frequência de disparo mais alta de 3,7,5 KHz.
4.256 níveis de luminância, suporta comunicação RS232 ou Ethernet.
5. Com alarme para quebra de circuito de LED, curto-circuito e sobrecarga de LED e função de economia de energia desligada.
Sistema de Trabalho

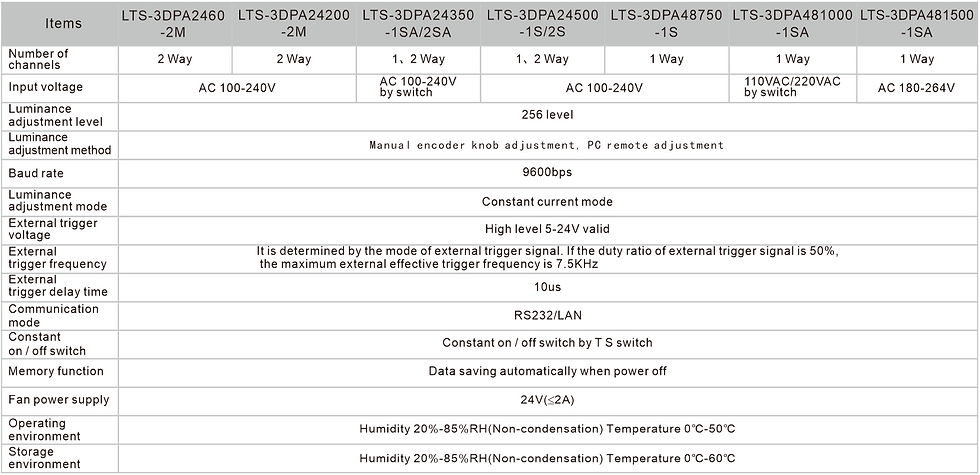

Parâmetros
Gráfico de sequência
Constantemente ligado (modo MANU): Ao conectar o sinal de disparo externo, acione o nível alto de entrada “+” 5-24V, conexão de aterramento “-”, apague.
Desligamento constante (modo REMO): Ao conectar o sinal de disparo externo, acione o nível alto de entrada “+” 5-24V, conexão de aterramento “-”, luz acesa.
Especificação: T1 é o tempo de atraso do gatilho quando ligado, T2 é o tempo de iluminação após o gatilho, T3 é o tempo de atraso do gatilho quando desligado, T1≤10us, T3≤10us.
Diagrama de fiação do gatilho externo
