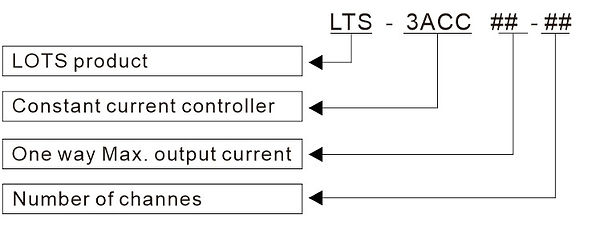

3ACC Controlador de Corrente Constante LED Japão
Características
Aplicações
1. Corrente de saída estável, boa linearidade.
2. Comunicação serial RS232.
3.LAN comunicação ethernet.
4.Ajuste da largura de pulso do gatilho.
5.Ajuste do tempo de atraso do gatilho.
6. Sem flash em tempo de exposição baixo.
Sistema de Trabalho
Parâmetros
Gráfico de sequência
Modo constante (modo H1): Ao conectar o sinal de disparo externo, acione o nível alto de entrada “+” 5-24V, conexão de aterramento “-”, apague.
Modo de desligamento constante (modo H0):
Ao conectar o sinal de disparo externo, acione o nível alto de entrada “+” 5-24V, conexão de aterramento “-”, luz acesa.
Especificação: T1 é o tempo de atraso do gatilho quando ligado, T2 é o tempo de iluminação após o gatilho, T3 é o tempo de atraso do gatilho quando desligado, T1≤10us, T3≤10us.
Diagrama de fiação do gatilho externo
