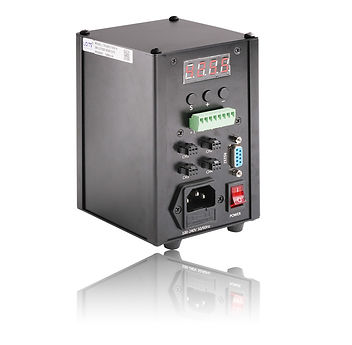

( LTS-2ACC ) Constant Current Controller Machine Vision Light
O controlador atual da luz do ponto da série 2ACC é fácil de instalar com volume pequeno. Com ajuste de brilho de 256 graus, pode ser controlador por manual ou computador. Com função de gatilho, pode controlar a luz ligada/desligada por sinal externo. E também tem a função de economia de energia desligada.
Recursos de luz de visão de máquina do controlador de corrente constante
Características
Aplicações
1.Fácil de operar, cada canal pode ser controlado independentemente com alta precisão.
2. Visor digital, controle de botão, fácil de entender.
3.Pode se comunicar com o PC por RS232.
4. Com gatilho, velocidade de resposta mais rápida, alta confiabilidade.
5.Desligar a função de economia.
6. Tenha uma saída de 5V 500mA para fornecer a outro dispositivo.
Parâmetros

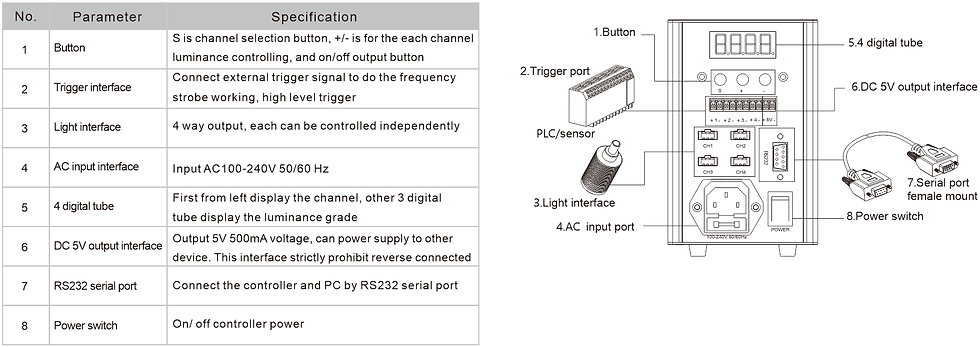

Especificação do painel de controle < LTS-2ACC700-4>
Etapa de conexão: Etapa 1: conecte a luz e o controlador (consulte a imagem à direita). Etapa 2: se precisar do controle de acionamento externo, conecte o sinal de acionamento externo com a interface de acionamento do controlador. Etapa 3: conecte a energia (AC100-240V 50/60 Hz), pressione o botão vermelho “-”, o indicador acende, “o” levantado, ligue. Etapa 4: Se precisar controlar a luminância pelo PC, conecte o PC com o controlador pela linha de dados RS232 no status desligado e, em seguida, controle pelo nosso programa de demonstração ou pelo programa que você mesmo escreve. Pode configurar o manual de cada parâmetro de canal quando operado pelo modo de porta serial. Ou seja, o computador superior e o controlador podem configurar o parâmetro, sem necessidade de troca de modo.

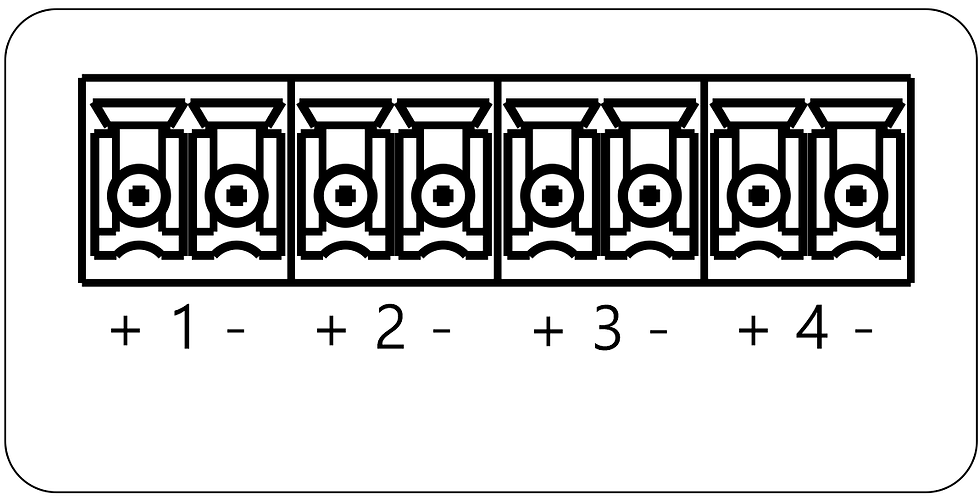

Configuração da porta de disparo < LTS-2ACC700-4 >
Este controlador de série é um gatilho de alto nível. Total de 4 portas de gatilho de grupo, cada uma com marca +,-. Para inserir um nível alto na porta +,- pode obter a função de disparo.
Introdução do gatilho: quando o estado inicial da saída é o modo aberto, insira o nível alto 5-24V para disparar a porta, feche a luz.
Gráfico de sequência
Modo constante (modo H1): Ao conectar o sinal de disparo externo, acione o nível alto de entrada “+” 5-24V, conexão de aterramento “-”, apague.
Modo de desligamento constante (modo H0): Ao conectar o sinal de disparo externo, acione o nível alto de entrada “+” 5-24V, conexão de aterramento “-”, luz acesa.
Especificação: T1 é o tempo de atraso do gatilho, T1≤80us T3≤80us.
Diagrama de fiação do gatilho externo
