Leds de luz de inspeção de aba de eletrodo de bateria

1.Introdução

Com a popularização da visão mecânica, a visão mecânica tem sido amplamente utilizada na nova indústria de energia, a detecção de aba de eletrodo de bateria de lítio também é amplamente necessária. A aba do eletrodo é uma chapa de metal fina, fácil de enrugar, inclinar... por isso devemos prestar mais atenção à seleção do modelo de iluminação. Aqui introduzimos a seleção do modelo de iluminação para a inspeção da aba do eletrodo de bateria através de alguns casos.

2.Aplicações：

Caso 1

(1)Foto da peça de trabalho

(2)Inspeção requirement：Fov 30*40 mm, para inspecionar a borda da guia do eletrodo, há uma interferência de empenamento.

(3)Mecanismo e efeito

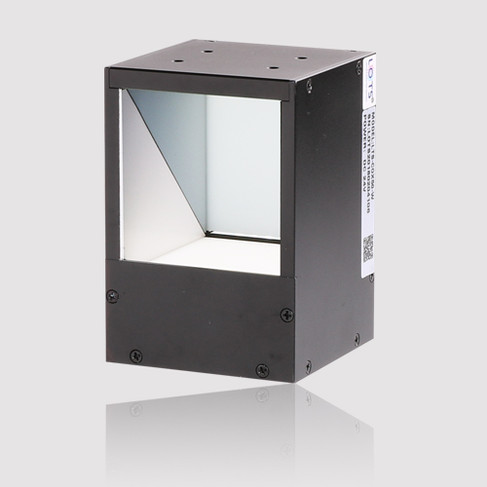

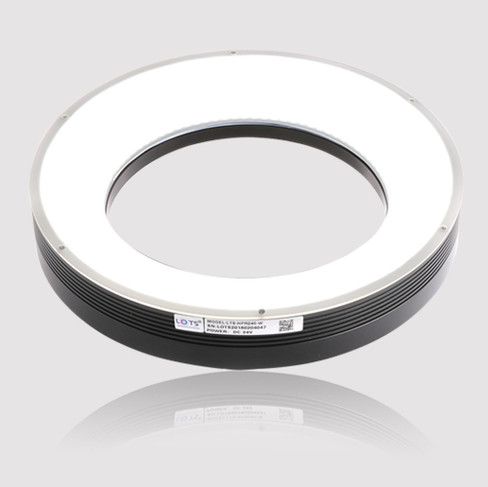

(4)Seleção do modelo de iluminação, LTS-HPR100-W+LTS-3COX50-W luz combinada

Motivo: a aba do eletrodo inclinada, os vincos podem ser preenchidos com luz sem sombras no anel, a luz coaxial torna a face frontal mais uniforme, a aba do eletrodo é inclinada a menos de 15 graus.

Caso 2

(1)Foto da peça de trabalho

(2)Inspeção requirement：FOV 40*50mm, para inspecionar a solda da aba do eletrodo, para destacar a junta de solda e o contorno da aba do eletrodo.

(3)Mecanismo e efeito

(4)Modelo selection：LTS-3DM116-W+LTS-COX8050-R+LTS-3COX40-W luz combinada

Reason：Use LTS-3DM116-W e LTS-3COX40-W juntos para inspecionar a solda, luz de uniformidade, leve inclinação também pode ser imagem estável, LTS-COX8050-R pode distinguir o contorno e a frente.

Caso 3

(1)Foto da peça de trabalho

(2)Inspeção requirement：FOV 20*30mm, inspecionar a face final da aba do eletrodo e a localização.

(3)Mecanismo e efeito

(4)Modelo selecionado：LTS-RN7400-B

Reason：O uso de uma luz menor de anel de baixo ângulo evita reflexos do fundo branco e destaca o contorno branco da aba do eletrodo.

Isso é tudo para o compartilhamento de hoje. Obrigado por seu apoio. Nos vemos na próxima vez.
